在CAD软件中，图形界限是定义用户操作视图范围的关键功能，它决定了绘图区域的边界尺寸。对于许多CAD初学者来说，正确设置图形界限至关重要，因为它能有效避免绘图超出可视范围，提升工作效率和精度。尽管操作看似简单，但深入理解其原理和步骤能帮助用户更灵活地应对各种设计需求。设置过程主要涉及命令输入和参数调整，核心是通过输入倍数来定制界限大小，具体倍数需根据实际绘图规模确定，例如建筑图纸可能需要较大倍数，而机械零件图则相对较小。
cad图形界限设置详细指南：

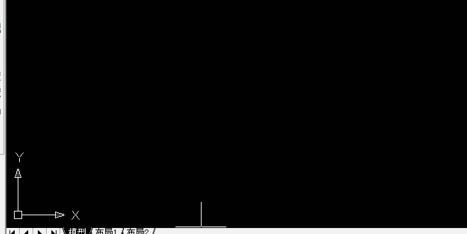

1、首先启动您的CAD软件，确保软件界面加载完整。在软件最下方的命令栏中，精准输入"limits"命令。这一步是初始化设置的关键，输入后系统会识别用户意图，准备进入图形界限调整模式。命令输入时需注意大小写敏感性，避免因输入错误导致操作失败。

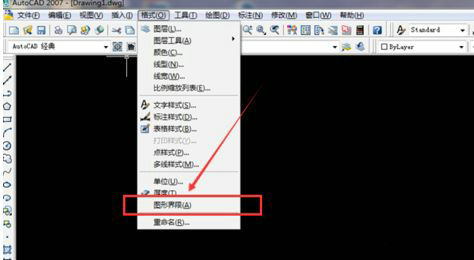

2、接着导航至CAD软件顶部菜单栏，点击"格式"选项。在展开的菜单中，定位并选择"图形界限"功能。这个菜单路径提供了图形化操作方式，适合习惯鼠标操作的用户，同时确保设置过程直观易用。进入后，软件会自动同步命令栏的变化，为后续步骤奠定基础。
3、此时，在软件下方的命令栏中，系统会显示"重新设置模型空间界限"的提示信息。这表明软件已进入界限设置状态。用户需要轻按键盘上的回车键确认该提示，以激活倍数输入环节。回车键的作用是提交当前指令，确保操作连贯性，避免中途中断。
4、之后在命令栏中输入所需的倍数数值。倍数代表界限相对于默认尺寸的缩放比例，用户应根据绘图内容仔细计算。例如，大型工程图可输入10倍或更高，小型草图则用1-2倍即可。输入时确保数字准确无误，错误输入可能导致界限过大或过小，影响绘图质量。
5、完成倍数输入后，再次点击回车键确认。接着在命令栏中输入英文字母"z"。这个命令代表zoom功能，用于后续视图调整。"z"输入需迅速且准确，系统会立即响应，为下一步做准备。
6、继续在命令栏中输入英文字母"a"，代表all选项。这一步是zoom命令的扩展，意在将视图缩放至整个图形界限范围。输入"a"后，软件会执行重生成操作，确保新界限生效。
7、最后观察命令栏，当出现"正在重生成模型"字样时，表明图形界限已成功设置。此时，绘图区域会根据输入的倍数自动调整，用户可开始绘图或检查界限是否匹配需求。整个设置过程耗时短但效果显著，能显著提升CAD操作的流畅度和准确性。
为深入掌握图形界限设置，用户应了解其背后的逻辑。图形界限不仅控制视图大小，还影响打印输出和文件管理。设置不当可能导致图纸部分缺失或性能下降。因此，建议在复杂项目中多次测试不同倍数，并结合CAD的网格和单位设置进行优化。常见问题包括界限过小导致绘图溢出，或倍数输入错误引发系统错误；解决方法是重新执行上述步骤并仔细验证输入。通过熟练掌握这些技巧，用户能高效利用CAD软件，实现专业级设计成果。
